I SMD-tekniken grupperas lysdioderna i primärfärgerna rött, blått och grönt och monteras i ett litet hölje. Dessa höljen placeras sedan på bärarkortet och limmas ihop. Samtidigt kan kablarna till lysdioderna, som dras ovanifrån, rymmas i höljet. Eftersom LED-paketen är exponerade kan de skadas av t.ex. stötar, men tack vare sin konstruktion kan de också bytas ut individuellt. Tack vare att SMD-tekniken har funnits länge på marknaden har den blivit förhållandevis prisvärd och finns i allmänhet i instegsmodeller.
GOB LED är en teknisk vidareutveckling av SMD-design. Det färdigmonterade kretskortet är förseglat med ett transparent lager av epoxiharts. Detta skikt fungerar som en mekanisk skyddssköld som ger lysdioderna ett bättre skydd mot stötar, fukt, damm och korrosion. Det omvandlar också chipens punktljuskällor till ett homogent ytljus, minimerar moiré-effekten och förbättrar kontrastvärden och betraktningsvinklar. Epoxihartset innebär dock att enskilda lysdioder inte längre kan bytas ut. På grund av deras högre motståndskraft är felfrekvensen betydligt lägre jämfört med vanliga SMD.
Med COB-tekniken appliceras lysdioderna direkt på en bärplatta. Eftersom en relativt stor del av den svarta bärplattan är synlig mellan de små lysdioderna, kännetecknas COB-tekniken av en utmärkt svartnivå. I motsats till konventionell kabeldragning ovanifrån sker kabeldragningen här underifrån. Denna process kallas för flip chip. Eftersom lysdioderna inte är inneslutna i ett hölje minskar COB-tekniken avsevärt det utrymme som krävs för de enskilda pixlarna. Detta innebär att pixelavståndet kan minskas och upplösningen ökas. Speciellt vid användning av mikro-LED, som är särskilt små, möjliggör COB-LED mycket låga pixelavstånd. Slutligen ökar en tunn epoxiharts-beläggning LED-lampornas robusthet och förbättrar betraktningsvinkeln.
MIP-tekniken är en hybridförpackningslösning. Flera MicroLED-chip kapslas först in tillsammans i ett hölje innan de appliceras på bärarkortet på liknande sätt som klassiska SMD-komponenter. Precis som COB använder MIP flip chip-processen, vilket möjliggör optimerad värmeavledning och högre tillförlitlighet. En avgörande fördel är att höljena kan testas före slutmonteringen. Detta gör det möjligt att ta bort defekta pixlar och säkerställa en hög nivå av färghomogenitet. Dessutom frikopplar MIP chipstorleken från pixelavståndet, vilket innebär att en typ av hölje kan användas flexibelt för olika upplösningar. De enskilda pixelpaketen kan bytas ut i samband med service. MIPkombinerar därmed SMD-teknikens enkla underhåll med COB-teknikens höga pixeltäthet och bildkvalitet.
Pixelpitch eller pixelavstånd är avståndet mellan mittpunkterna på två närliggande LED-pixlar i millimeter. Det avgör upplösningen och det minsta betraktningsavståndet. För det minsta betraktningsavståndet gäller följande tumregel: Pixelpitch (i mm) x 1,5 = minsta betraktningsavstånd i meter. Exempel på detta: Pixelavstånd 1,27 mm x 2 = 2,54 m avstånd. Detta avstånd säkerställer att pixlarna inte längre kan ses var för sig, utan att bilden uppfattas som en homogen yta. Särskilt i mötesrum bör man alltid ta hänsyn till LED-väggarnas bilddiagonal, så att både personer som sitter nära väggen och personer som sitter längre bak i rummet får en optimal bild.

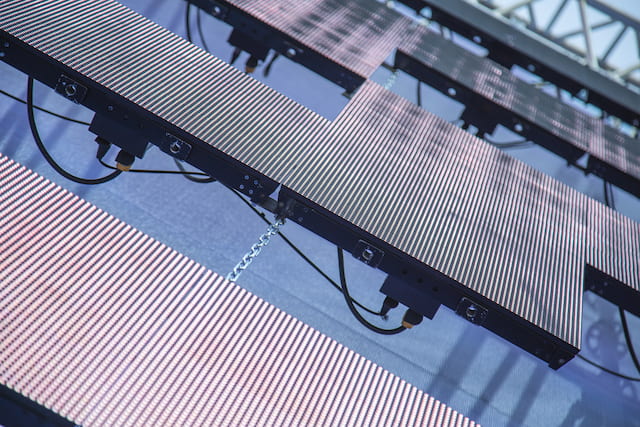

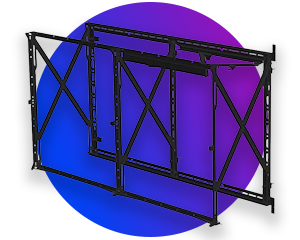

För att en LED-vägg ska kunna installeras på ett säkert sätt måste väggen, taket eller underkonstruktionen kunna bära upp vikten. Ytterligare strukturella åtgärder kan krävas. Trots de enskilda LED-lampornas effektivitet alstrar LED-väggar värme på grund av de många elektroniska komponenterna. Därför är det nödvändigt med tillräcklig ventilation av LED-väggen. Service och underhåll av LED-väggen måste också beaktas vid installationen. Om det inte är möjligt att utföra underhåll framifrån (frontservice) på den aktuella LED-väggmodellen, måste det finnas möjlighet att utföra underhåll bakifrån (rearservice).
Livslängden varierar beroende på tillverkare och modell. Som regel kan en LED-vägganvändas i cirka 60.000 till 100.000 timmar tills ljusstyrkan sjunker till 50% av det ursprungliga ljusflödet. Med en daglig användning på tio timmar motsvarar detta cirka 16 till 27 år. Faktorer som överhettning eller kontinuerlig drift med full ljusstyrka kan dock förkorta livslängden.

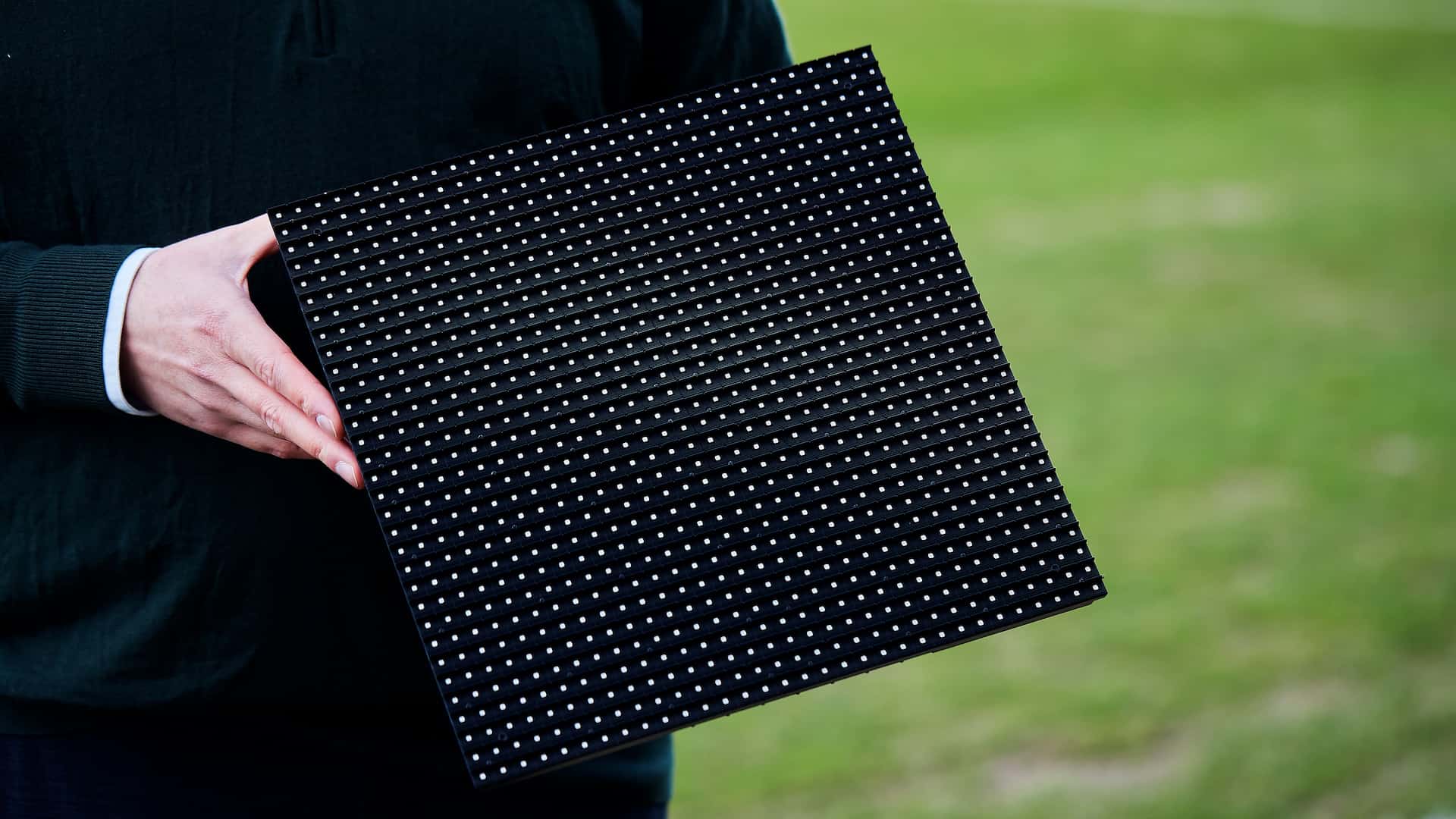

Om en pixel går sönder fortsätter LED-väggen att fungera perfekt. Beroende på teknik (SMD, COB etc.) kan dock antingen en enskild pixel eller hela modulen bytas ut vid behov. I båda fallen bör utbytet utföras av en specialist. Många tillverkare levererar också ett visst antal moduler från samma batch som reservdelar när de köper en LED-vägg. Detta säkerställer en homogen färgvisning även efter bytet.
Priset på LED-väggar har sjunkit kontinuerligt under de senaste åren. På grund av den betydligt längre livslängden och de lägre underhålls- och utbyteskostnaderna jämfört med andra tekniker är LED-väggar dock ofta det mest ekonomiska alternativet under flera år. De exakta kostnaderna för inköp och drift beror till stor del på LED-väggens storlek och teknik samt dess strömförbrukning.

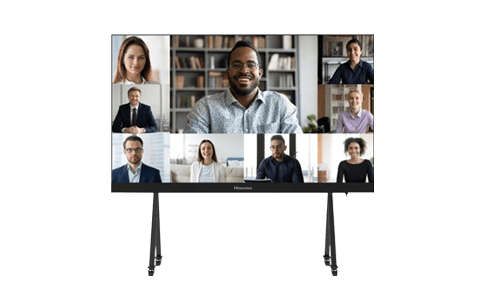

LED-kontrollenheten (även känd som videoprocessorn eller sändningskortet) fungerar som det centrala kontrollelementet iLED-väggen. Som den avgörande länken mellan bildkällan och displayen bearbetar styrenheten insignalen (t.ex. via HDMI) så att den distribueras exakt till modulernas miljontals pixlar. Styrenheten hanterar skalningen till individuella väggformat, synkroniserar modulerna för en jämn visning och kalibrerar färger och ljusstyrka för en homogen bild. Medan klassiska LED-väggar ofta kräver extern hårdvara i serverskåpet, är styrenheten redan integrerad i All-in-One LED-väggar.
